Што е куќиште со LED цевки со двојно PCB T12?

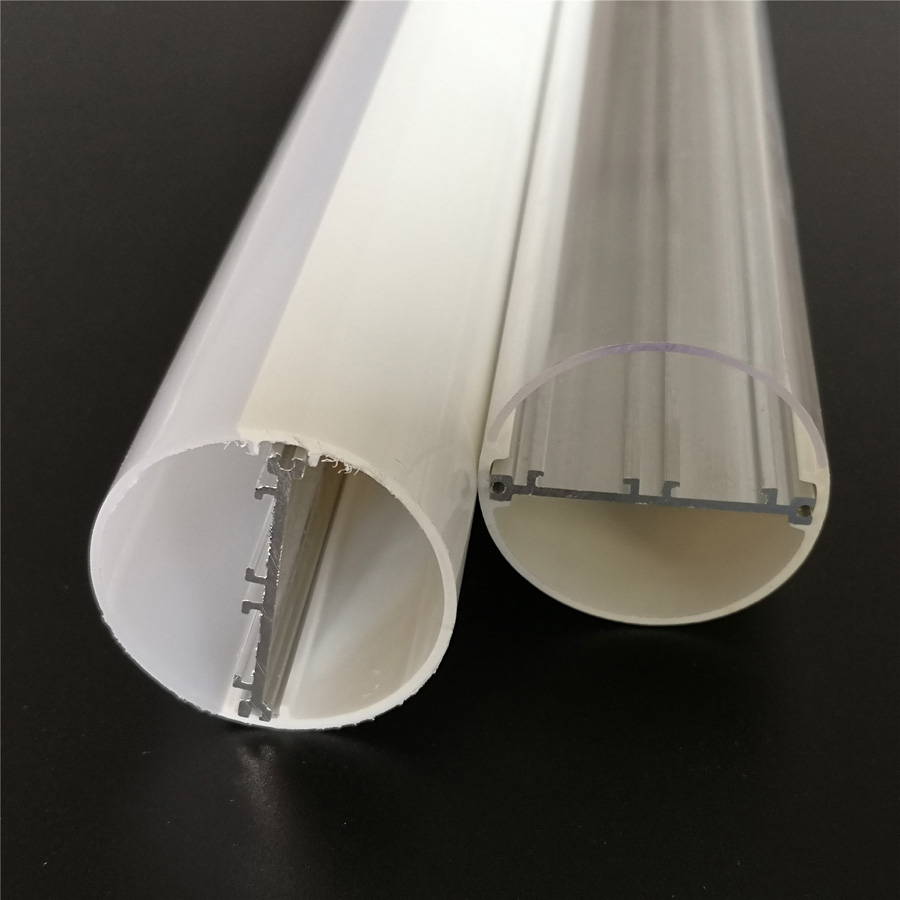

Куќиштето за LED цевка со двојно PCB T12 е надворешна поликарбонатна цевка комбинирана со внатрешен алуминиумски профил кој држи две LED табли. Куќиштето JE-34 на JE користи цевка со дијаметар од 38 mm, две позиции за ПХБ од 10 × 1,0 mm и простор за внатрешен драјвер висок до 16 mm. Може да се конфигурира за конструкција IP20 или IP65, со должина од 600 mm до 2400 mm или да се направи по сопствена должина.

Тоа го прави куќиште за склопување на OEM цевки, а не целосна LED светилка. Вашиот тим сè уште ги избира LED диодите, распоредот на ПХБ, драјверот, жиците, методот на запечатување на крајното капаче и конечната електрична конфигурација. Куќиштето им дава на тие одлуки дефинирана механичка почетна точка.

Погледнете го во целостLED T12 пластична цевка и алуминиумско куќиште со двојно колоспецификација пред да се подготви барање за примерок.

Што вклучува куќиштето JE-34 T12 за склопување на цевки OEM?

Куќиштето за LED цевка JE-34 T12 вклучува надворешна цевка од поликарбонат, внатрешен алуминиумски профил 6063, две позиции за монтирање на ПХБ, пластични завршни капачиња и простор за внатрешен драјвер. Надворешната цевка може да биде чиста или замрзната, а дебелината на дифузорот е наведена од 0,6 mm до 2,0 mm.

Стандардниот дијаметар е 38 mm. Достапните должини на цевки се од 600 mm до 2400 mm, со сопствени должини достапни за квалификувани проекти. Меѓутоа, тие димензии не треба да се третираат како целосен механички цртеж. Сè уште треба да се проверат седиштата на ПХБ, заглавувањето на крајното капаче, насочувањето на водовите и дозволата за возачот со вашите вистински компоненти.

За купувач на OEM, клучната поента е дека JE го снабдува системот за куќиште од екструдирана пластика и алуминиум за вашата склопна линија. JE работи со линии за истиснување на пластика и алуминиум, изработка на калапи, тестирање, одобрување примероци и контрола на квалитетот на масовното производство за проекти за LED профили.

Како два ПХБ канали и внатрешен алуминиумски профил го прошируваат дизајнерскиот простор?

Два PCB канали ви дозволуваат да ги дистрибуирате LED диодите на две табли наместо да ја присилувате секоја LED диода, поврзување на возачот и термички интерфејс на едно тесно коло. Тоа создава повеќе простор за одлуки за моќноста на светилката и распоредот, но не гарантира одредена моќност. Конечната граница зависи од типот на LED, конструкцијата на плочата, струјата, изборот на возачот, термичкото тестирање и завршеното склопување.

Двојни позиции на ПХБ од 10 × 1,0 мм, внатрешен простор на возачот и термичка поддршка

Секоја позиција на ПХБ е одредена на 10 × 1,0 mm. Потврдете дека ширината и дебелината на вашата плоча се совпаѓаат со тие позиции пред да ја обработите алатката или да одобрите примерок. Плочката што одговара на номиналниот канал, но се поместува за време на склопувањето може да создаде нерамномерна светлина, притисок на жици или слаб контакт со алуминиумскиот профил.

Внатрешниот простор на возачот е наведен на висина до 16 mm. Измерете го телото на возачот, изолацијата, конекторите и сите делови што го олеснуваат напрегањето - не само етикетата на возачот. Чистењето што изгледа прифатливо на цртежот на компонентата може да исчезне штом жиците ќе се свиткаат внатре во цевката.

Алуминиумскиот профил обезбедува метална структура под ПХБ и може да помогне да се оддалечи топлината од плочите. Тоа не е замена за термичка валидација. Тестирајте ја целосната светилка со избраните LED диоди, ПХБ, двигател, крајни капачиња и ориентација за инсталација.

Зошто алуминиумската влошка 6063 помага да се одвои управувањето со топлина од дифузијата на светлината

Алуминиумската влошка 6063 и поликарбонатната цевка извршуваат различни работи. Алуминиумскиот профил ги поддржува таблите и нуди посоодветен пат за пренос на топлина отколку само пластиката. Поликарбонатната цевка го формира видливото надворешно тело и дифузорот, заштитувајќи ги внатрешните делови додека го обликува изгледот на светилката.

Ова раздвојување е корисно во куќиштето на T12 LED цевка со алуминиумски вметнувач бидејќи оптичкиот капак може да се избере за изглед и пренос без да се бара од пластиката да го носи целото механичко и термичко оптоварување. Вистинските термички резултати сè уште зависат од контактот помеѓу ПХБ и профилот, притисокот на склопот, растојанието со LED диоди, излезот на возачот и протокот на воздух околу завршената цевка.

Кои ПХБ, двигател, должина и оптички детали треба да бидат одобрени пред земање мостри?

Одобрете го механичкиот цртеж заедно со списокот со електрични и оптички делови. Примерокот за куќиште е корисен само ако го претставува склопот што планирате да го произведете.

Потврдете го растојанието со ПХБ, висината на возачот до 16 mm, должината на цевката, вклопувањето на крајното капаче и просторот за жици

• Прилагодување на ПХБ:Потврдете ги двете положби на плочата од 10 × 1,0 mm, клиренсот на рабовите на плочата и како се задржуваат плочите за време на склопувањето.
• Пакет за возачи:Проверете ја целосната висина на возачот во однос на достапниот простор до 16 mm, вклучувајќи ги приклучоците, чаурите и жиците.
• Должина на цевката:Изберете должина од 600 mm до 2400 mm или поднесете ја потребната сопствена должина. Внимавајте на крајните капачиња и употребливата должина на внатрешното склопување.
• Крајни капачиња:Одобрете ги димензиите на пластичната завршна капа, начинот на прицврстување, излезот на кабелот и распоредот на заптивките или заптивките ако светилката користи конструкција IP65.
• Жици:Потврдете каде влегуваат влезните жици, како се вртат внатре во цевката и дали приклучоците на драјверот или ПХБ може да се склопат без штипкање на изолацијата.

Овие проверки спречуваат вообичаена грешка при земање примероци: одобрување на дијаметарот на цевката додека не се решат крајното капаче и интерфејсот на возачот.

Изберете јасен или замрзнат поликарбонат врз основа на барањата за пренос, отсјај и изглед

JE наведува пренос на светлина над 95% за јасни капаци и над 85% за млечно бели корици. Чистиот поликарбонат зачувува повеќе излез, но ги покажува внатрешните LED точки полесно и може да произведе повидлив сјај. Млечното или матираното покривање го омекнува изгледот и подобро ги крие компонентите, со одредено намалување на преносот.

Изберете го капакот откако ќе го прегледате чекорот на ЛЕД, потребната визуелна униформност, аголот на гледање и изгледот на целта. Наведените бројки за пренос ја опишуваат опцијата за покривање; тие не ја предвидуваат испорачаната светлина од вашата целосна светилка. Побарајте го соодветниот примерок од дифузорот ако оптичкиот изглед е главен услов.

Кога е погодна конструкција IP20 и кога е потребно запечатување IP65?

IP20 е генерално погоден за сушење на внатрешни инсталации каде што цевката е заштитена од вода и на куќиштето не му е потребна запечатена конструкција. Тоа е практичен избор за многу внатрешни тела, но конечната примена сепак одредува дали отворениот или незапечатен аранжман е прифатлив.

Користете ја опцијата за конструкција IP65 кога готовиот уред може да наиде на прав или млаз вода и проектот бара тоа ниво на заштита на куќиштето. Самото куќиште не го утврдува конечниот рејтинг на IP. Заптивките, завршните капачиња, влезовите на каблите, поставувањето на возачот, толеранциите на склопувањето и проверката на производството, влијаат на резултатот. Потврдете го бараниот метод на тестирање и проценете ја завршената светилка наместо да претпоставите дека куќиштето IP65 автоматски го прави целиот уред IP65.

Дали JE доставува целосна LED цевка или куќиште за вашиот сопствен склоп?

JE го снабдува системот за куќиште на LED цевки за склопување OEM и ODM, а не завршена, електрично сертифицирана цевка, освен ако посебен договор за проект не ги дефинира тие дополнителни услуги. Ги обезбедувате или ги одобрувате LED-таблите, драјверот, жиците и конфигурацијата на конечната светилка.

Тој аранжман одговара на производителите на осветлување на кои им треба куќиште на LED цевка од пластично T12 со алуминиумски вметнувач и сакаат контрола над електрониката. Можеби нема да одговара на купувачот кој бара подготвена за инсталирање, целосно склопена ламба за замена. Разјаснете го опсегот на снабдување, одговорноста за тестирање, етикетирањето и регулаторните барања пред да направите нарачка за производство.

За потребите за прилагодено склопување, прегледајте гоприлагодени детали за куќиштето на LED цевка T12со инженерскиот тим на JE.

Како треба купувачите на ОЕМ од САД да се префрлат од преглед на цртање до примероци и производство?

Испратете на JE должината на цевката, цртежите на ПХБ, димензиите на возачот, планот за излез на жица, барањата за крајното капаче, оптичката предност и потребната конструкција на IP. Вклучете ја околината за инсталација и процесот на склопување на целта. Ако двете табли користат различни распореди на LED или служат различни оптички зони, покажете го тоа јасно на цртежот.

JE потоа може да ги прегледа барањата за истиснување и алатки, да подготви примероци и да ги потврди механичките интерфејси пред масовното производство. Користете го примерокот за да го проверите вклопувањето на таблата, клиренсот на возачот, насочувањето на жиците, изгледот на дифузорот, задржувањето на крајното капаче и - каде што е применливо - процесот на запечатување за верзијата IP65.

Започнете соКуќиште со двојно PCB JE-34 T12страница, а потоа контактирајте со JE со вашите цртежи и целната количина. Колку порано се фиксираат тие влезови од проектот, толку е помала веројатноста дека одлуката за домување со ниска цена подоцна ќе стане скапа промена на склопот.
