Како да се конструираат LED куќишта за железнички средини со високи вибрации

Возен парк е непријателска средина за електрониката. Секој пат кога возот ќе удри во прекинувачот на пругата, кинетичката енергија со висока фреквенција патува од баговите нагоре низ шасијата и директно во панелите на таванот. Кога транзитните власти се жалат на треперење на светлата во кабината или мртви надземни тела, проблемот ретко е самиот LED чип. Неуспехот скоро секогаш се навраќа на механичкото куќиште.

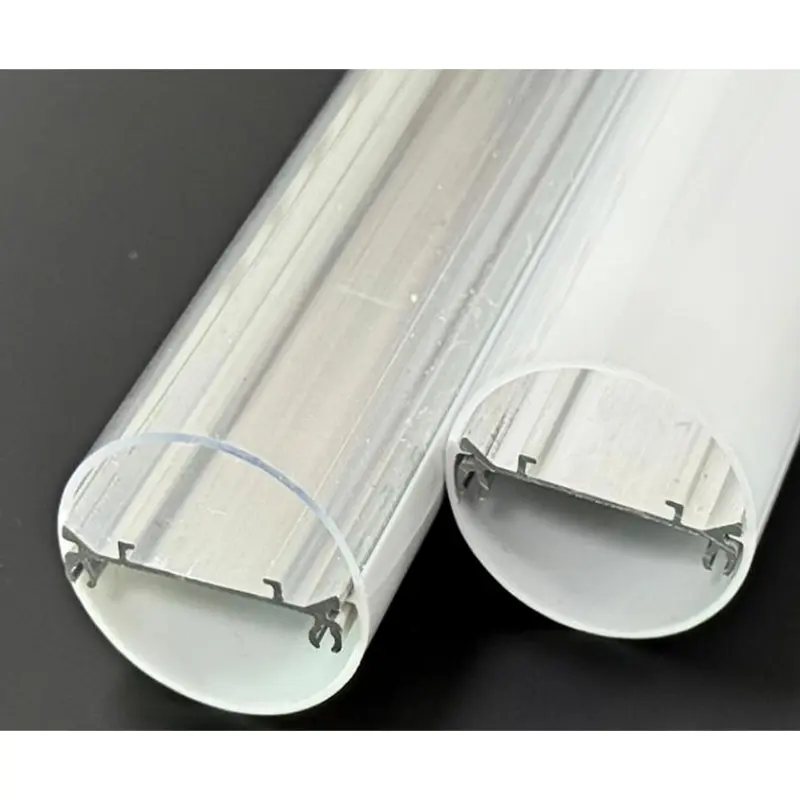

АнLED куќиште за светло за шински возилане е само украсна обвивка. Тоа е структурен амортизер, систем за термичко управување и примарна животна безбедносна бариера. Ако дизајнот на истиснување не ги земе предвид кодовите за хармонична резонанца, термичка експанзија или транзитен оган, системот за осветлување ќе пропадне долго пред неговиот номинален животен век. Дизајнирањето за оваа средина бара напуштање на стандардните претпоставки за комерцијално осветлување и инженеринг специјално за постојано, насилно движење.

Дијагностицирање на механички и термички дефекти во осветлувањето на возен парк

За да дизајнирате подобро куќиште, прво треба да разберете точно како сегашните дизајни се распаѓаат на терен. Железничките околини ги изложуваат светлечките тела на сложена мешавина од физички шок, екстремни температурни промени и ограничен воздушен простор. Кога куќиштето е лошо дизајнирано, симптомите обично се појавуваат во три различни начини на дефект.

Микро-пукање на зглобот за лемење
Најчеста причина за треперење на светлата на возот е механичкиот замор. Кога алуминиумската LED истиснување е цврсто монтирана на вибрирачка таванска плоча без соодветно придушување, куќиштето ја пренесува таа кинетичка енергија директно на внатрешната ПХБ. Постојаното виткање предизвикува микро пукнатини во спојниците за лемење што ги поврзуваат диодите со плочата. Купувачите често го обвинуваат производителот на ПХБ, но основната причина е куќиштето на кое му недостига внатрешна изолација од удари за LED фиоката.

Поликарбонат лупење и исфрлање на дифузорот
Возовите се подложени на тежок термички циклус. Патничкиот автомобил паркиран во железнички двор во текот на ноќта може да падне под нулата, а потоа брзо да се загрее кога ќе се вклучат HVAC и системите за осветлување. Алуминиумот и пластиката се шират со различни стапки. Ако механичките толеранции помеѓу алуминиумската основа и пластичниот дифузор се премногу тесни, термичката експанзија создава огромен стрес. Ова предизвикува „лудило“ - мрежа од микроскопски пукнатини во поликарбонатот - или уште полошо, предизвикува дифузерот да се свитка и да излезе од патеката за време на ненадејно сопирање.

Комплет за компресија на заптивки IP65
На вагоните на подземната железница им се потребни агресивни режими за чистење, кои често вклучуваат перење под висок притисок. За да го преживее ова, на куќиштето со LED транзитно светло отпорно на вибрации му треба сигурен рејтинг IP65. Сепак, постојаните вибрации предизвикуваат долните материјали на заптивките да се израмнат со текот на времето, феномен познат како комплет за компресија. Штом заптивката ќе ја изгуби меморијата, влагата и хемикалиите за чистење го заобиколуваат куќиштето, скратувајќи ги електричните компоненти.

Критериуми за избор на материјал за усогласеност со EN45545 и амортизација на вибрации

Спецификацијата на материјалите за осветлување на шините бара балансирање на структурната ригидност со строгите налоги за безбедност на патниците. Не можете едноставно да користите комерцијални екструзии кои не се достапни на полица. Секоја компонента мора да помине строги стандарди за шини, особено EN45545, кој го регулира однесувањето на пожарот и материјалите во железничките возила.

Основен профил: 6063-T5 алуминиум
За главното структурно истиснување, алуминиумот 6063-T5 е индустриски стандард. Температурата T5 ги обезбедува точните механички својства потребни за истиснување на алуминиумски LED за возен парк: тој е доволно крут за да ја опфати должината на таванот на вагонот без опаѓање, но сепак е доволно еластичен за да издржи вибрации со ниска фреквенција без да се скрши. Од суштинско значење, алуминиумот 6063 нуди одлична топлинска спроводливост, делувајќи како високо ефикасен ладилник за LED ленти со висока моќност.

Дифузор: Поликарбонат кој го забавува пламенот (компјутер)
Кога станува збор за оптичкиот капак, стандардниот PMMA (акрилик) е премногу кршлив за шини. Силен удар ќе го скрши, создавајќи опасни парчиња. Стандардниот ABS е евтин, но не ги исполнува барањата за чад и токсичност на кодовите за транзитен оган.

Мора да наведете компјутер отпорен на пламен (поликарбонат). Компјутерот може да издржи директно влијание без да се скрши, што го прави идеален за јавен превоз со голем сообраќај. Уште поважно, приспособените формулации на компјутер може да ги задоволат барањата EN45545 Ниво на опасност 3 (HL3). Ова значи дека во случај на пожар во кабината, куќиштето нема да го шири пламенот, а испуштениот чад ќе остане под строгите прагови на токсичност потребни за да се обезбеди безбедно евакуација на патниците.

Дихтунзи и крајни капачиња
Избегнувајте стандардна ПВЦ или евтина гума за заптивки на крајното капаче. EPDM или висококвалитетен силикон е задолжителен. Овие материјали се спротивставуваат на температурните екстреми и деградацијата на ултравиолетовото зрачење, додека го одржуваат нивното враќање на компресија, обезбедувајќи комплетот за LED тела за шински возила IP65 да остане водонепропустлив и по неколкугодишни дневни вибрации.

Потврдување на дисипација на топлина со термичка симулација управувана од вештачка интелигенција

Топлината е непријател на долговечноста на ЛЕД. Во комерцијална канцеларија, LED тела фрла топлина во отворен амбиентален воздух. Во воз со голема брзина, куќиштето за осветлување често се вдлабнува во изолирана таванска плоча директно под масивен HVAC канал што генерира топлина. Температурата на околината што го опкружува уредот е веќе покачена, драстично намалувајќи ја делта-Т (температурна разлика) потребна за ефективно ладење.

Пред да се исече скапа алатка за нов профил за истиснување, термичкото управување мора да се потврди дигитално. Современите инженерски работни текови сега користат софтвер за топлинска симулација со помош на вештачка интелигенција за да моделираат точно како топлината се движи низ куќиштето во затворен простор.

Симулацијата го моделира термичкиот пат од LED диодата, преку термичката паста, во ПХБ и преку алуминиумските перки 6063-T5. Решавачите управувани со вештачка интелигенција можат брзо да повторуваат стотици геометрии на перките - прилагодувајќи ја дебелината, растојанието и аголот на ладилникот - за да ја најдат точната конфигурација што ја максимизира површината без додавање непотребна тежина. Тежината е критична метрика во дизајнот на железничките возила; тешките куќишта ја зголемуваат вкупната маса на возот, зголемувајќи ја потрошувачката на енергија. Со дигитално потврдување на дисипацијата на топлина, инженерите можат да дизајнираат LED куќиште за термално управување што ја одржува температурата на спојот на диодите под 80°C додека ја минимизира масата на алуминиумскиот профил.

Дизајн за производност (DFM) во прилагодени алуминиумски и поликарбонатни профили

Дури и најоптимизираниот CAD модел е бескорисен ако не може со сигурност да се произведе во обем. Екструдирањето на алуминиум и пластика бара прецизна контрола врз протокот на материјалот, стапките на ладење и триењето на матрицата. Dongguan Jinen Lighting Technology (JE) работи со 20 пластични и 5 алуминиумски линии за истиснување, обезбедувајќи поддршка за DFM за да се откријат структурните недостатоци пред фазата на алатирање.

Кога инженеринг априлагодено LED куќиште за светло за шински возила, следете ги овие специфични дејства на DFM:

1. Рамнотежа на дебелини на ѕидови:Осигурете се дека пресекот на вашиот алуминиумски профил има еднаква дебелина на ѕидот. Дебелите делови се ладат побавно од тенките делови. Ако тешка монтажна прирабница седи до тенка перка за ладилник, нерамномерното ладење ќе предизвика профилот да се искривува или искривува додека излегува од матрицата за истиснување. Чувајте ги постепено транзициите на дебелината.
2. Дизајнирајте великодушни толеранции на Snap-Fit за компјутер:Поликарбонатот се собира додека се лади. Кога ги дизајнирате испреплетените патеки каде што компјутерскиот дифузор се прилепува во алуминиумската основа, пресметајте ги коефициентите на термичка експанзија за двата материјали. Оставете прецизен јаз за проширување. Ако местењето е премногу тесно, компјутерот ќе се наведне нанадвор кога возот ќе се загрее.
3. Инженерски канали за длабоки заптивки:Оценката IP65 бара повеќе од само компресирање на парче силикон. Дизајнирајте посветен канал за задржување во форма на U во алуминиумската екструзија. Ѕидовите на каналот мора да бидат доволно длабоки за механички да го заклучат заптивката на место за да не може да се тркала или да се поместува под странични вибрации.
4. Минимизирајте ги шупливите шуплини во пластичните профили:Шупливите делови во пластичните екструзии бараат сложени, скапи матрици со внатрешни мандрели. Онаму каде што е можно, дизајнирајте го капакот на компјутерот како профил со еден ѕид со потпорни ребра наместо затворен цевчест дел. Ова ги намалува трошоците за алати и го забрзува производството на линијата за истиснување.

Усогласување на способностите за истиснување на OEM со стандардите за набавки за транзит на САД

Донесувањето на шинско осветлување на пазарот во САД бара навигација низ комплексна мрежа на спецификации за набавки, од локализирани упатства за FTA до цврсти безбедносни сертификати. Американските транзитни власти ги оценуваат понудите врз основа на долгорочна доверливост и усогласеност, што префрла голема одговорност на производителот на осветлувањето и, напротив, на нивните добавувачи на компоненти.

Изворот на стандардни комерцијални екструзии ќе доведе до неуспех за време на фазите на шок, вибрации и тестирање на пожар. Потребен ви е партнер OEM чија основна линија на производство веќе се усогласува со барањата за транзитна класа. JE ги снабдува производителите на OEM осветлување на глобално ниво, нудејќи и јавни калапи за стандардни апликации и приватни калапи за сопственички дизајни со високи спецификации.

Со партнерство со производител кој инхерентно ги разбира толеранциите потребни за 6063-T5 алуминиум и поликарбонат усогласен со EN45545, ја елиминирате фазата на обиди и грешки во развојот на производот. Добивате куќишта кои чисто се спојуваат, цврсто запечатуваат и ја преживуваат немилосрдната механичка злоупотреба на околината на железницата. За технички спецификации на сопствени профили или за преглед на постоечки калапи подготвени за транзит, оценете докажаноПроизводител на куќиште за осветлување на метрото OEMшто може да ја даде прецизната механичка основа што ја бара вашиот следен транзитен проект.
