G5 Крајна капа жици

Прво, ве молиме појаснете: што точно подразбирате под „жица“?

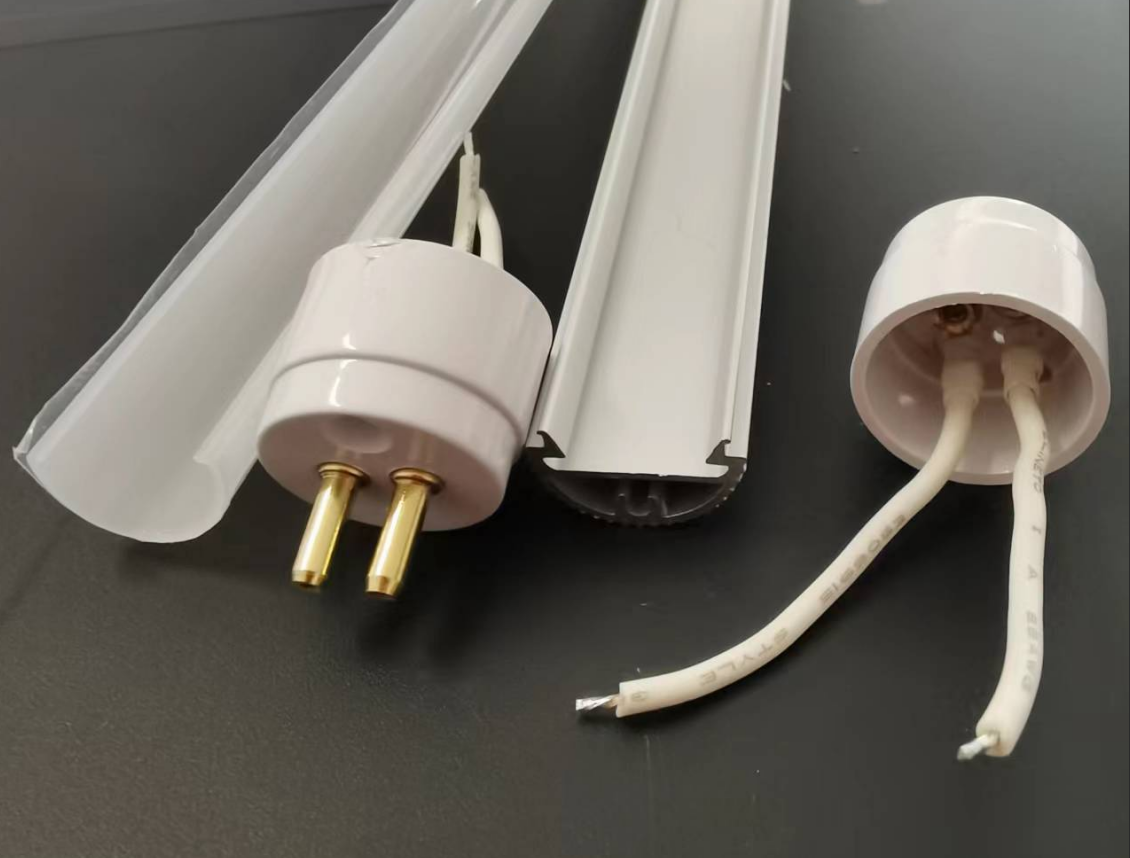

Во процесот на производство на T5 и G5 LED цевки, „едножична/повеќежична/безжична“ обично се однесува на бројот на жици што водат од крајното капаче, а не на начинот на напојување на самата цевка (напојување со еден крај/двокрај). Овие два концепта лесно се мешаат.

• Едножична:Крајното капаче води само една жица, обично жица под напон (L) или неутрална жица (N).
• Мулти-жица (двојна жица):Крајното капаче води две жици, обично една жица под напон и една неутрална жица.
• Безжичен:Самата крајна капа не извлекува жици; има само два G5 пина.

Откако ова ќе се разјасни, последователната комбинациона логика е лесна за разбирање.

Комбинација 1: Еднокрај едножичено + Еднокрајно безжично → Еднокрајна напојувана цевка

Ова е најчестата конфигурација за T5 интегрирани LED цевки на пазарот.

Начин на поврзување:Напојувањето се напојува само од едножичниот крај. Оваа единствена жица се поврзува или со жица под напон или со неутрална жица, додека другата жица (жива или неутрална) е директно поврзана со игла на другиот крај преку внатрешното коло на цевката на светилката. На безжичниот крај, еден игла е одговорен за механичка фиксација и спроводливост, додека другиот игла може да биде неповрзан или внатрешно краток спој.

Сепак, постои критичен производствен детал: растојанието со пиновите на држачот за светилка T5 G5 е само 5 mm. Кога едниот крај се напојува, двата пина се многу блиску еден до друг, а несоодветното внатрешно поврзување лесно може да предизвика краток спој. Затоа, изолацијата и распоредот на жици во внатрешноста на едножиченото крајно капаче е клучен показател за изработката на добавувачот на крајното капаче.

Сценарија за апликација:Осветлување на канцелариите, светла на полиците на супермаркетите, светла за кабинети, светла за витрини. Овие типови светилки вообичаено користат интегриран држач, за кој е потребен само еден влез на енергија, поедноставување на инсталацијата, а на крајните корисници не им треба никакво електрично знаење.

Комбинација втора: една жица од секој крај → Цевка со двоен напојуван светилник

Овој метод е вообичаен во проектите за инженерско реновирање.

Начин на поврзување:Повлечете жица од капачињата на светилката на двата краја на цевката на светилката. Поврзете го едниот крај со жица под напон (L), а другиот крај со неутралната жица (N). Струјата тече од едниот крај и излегува од другиот крај. Двата иглички G5 во внатрешноста на капачето на светилката се скратени, формирајќи една електрода.

Зошто се претпочита напојувањето со двоен крај во инженерството?Кога се монтираат старите држачи за флуоресцентни светилки, оригиналните држачи G5 обично се поврзуваат паралелно, што значи дека двата пина се внатрешно кратко споени. Светилките со двојни краеви можат директно да се прилагодат на овој тип на држачи без потреба од замена со непаралелен држач. Ако светилка со еден крај е инсталирана во паралелен држач, таа ќе се скрати веднаш по вклучувањето. Ова се случи во инженерската заедница во Хонг Конг; некои дури ја запалија пластичната обвивка на стариот држач.

Мерки на претпазливост при производство:Двата краја на капачето на светилката со два краеви треба да имаат кабли, но боите на жиците мора јасно да се разликуваат (на пр., едниот крај означен со L, другиот N) за да се избегне обратно поврзување при монтажата. Понатаму, внатрешните жици на флуоресцентната светилка со двојни краеви мора да обезбедат дека нема електрична врска помеѓу двата краја; во спротивно, светилката ќе се скрати.

Сценарија за апликација:Фабрички работилници, паркинзи, магацини и логистички центри. Овие локации често бараат доградба на стари држачи за флуоресцентни светилки, а решенијата за напојување со двоен крај нудат подобра компатибилност.

Комбинација 3: Еден крај со жица под напон (двојна жица) + еден крај со безжично крајно капаче → Подобрено напојување со еден крај

Оваа комбинација е подобрена верзија на еднократно напојување, погодна за сценарија со повисоки барања за безбедност и доверливост.

Начин на поврзување:Крајната капа за напојување ги извлекува жиците под напон и неутралните жици, директно поврзувајќи се со напојувањето на возачот или напојувањето со наизменична струја. Безжичниот крај се користи само за механичка поддршка и поврзување на колото и не се справува со влезната енергија.

Разлика од едножично решение со еден крај:Во решението со една жица со еден крај, внатрешното ожичување на цевката на светилката бара дизајн на „една жица што влегува, а друга жица се поврзува внатрешно со другиот крај“, што го прави внатрешниот жици релативно сложен. Спротивно на тоа, во решението со две жици со еден крај, и живите и неутралните жици се внесуваат преку истото крајно капаче, со што се постигнува подиректен дизајн на внатрешното коло, намалување на потенцијалните точки на дефект и подобрување на безбедноста.

Предности на производството:За интегрираните производители на цевки за светилки T5, овој метод нуди поголема ефикасност на склопување отколку користење на капачиња со еден крај. Бидејќи сите кабли за напојување се концентрирани на едниот крај, нема потреба од вкрстени жици во цевката на светилката, со што се намалува ризикот од внатрешни кратки споеви.

Апликации:Медицинско осветлување, едукативно осветлување, високи комерцијални дисплеи.
