Т8 двострано куќиште со LED цевки за OEM линеарно осветлување

JE'sТ8 двострано куќиште на LED цевкае празна оградена платформа за OEM проекти за линеарно осветлување. Потврдената конфигурација има надворешен дијаметар од 26 mm, две позиции на ПХБ од 12 × 1 mm, внатрешен алуминиумски профил 6063, проѕирен или матирано поликарбонатно куќиште, пластични завршни капачиња и распоред на надворешен двигател. Достапни се стандардни или приспособени должини од 600 mm до 2400 mm, со понудени конфигурации IP20 и IP65.

Клучниот збор едомување. Овој производ не станува работна светилка додека не се изберат и интегрираат LED диодите, склоповите на ПХБ, жици, двигател, завршна завршница и сите потребни заптивки. Оттука, купувачите треба да го оценат од контролиран цртеж и склопен примерок - не само од името T8. Прегледајте ја струјатаТ8 двострано светло куќиштепред да ги испратите вашите барања за PCB и проект до JE.

Производот е празна OEM куќиште, а не завршена светилка T8 или флуоресцентна замена

„T8“ го идентификува општиот формат на цевката, но не воспоставува електрична или механичка компатибилност со постоечка флуоресцентна опрема. Куќиштето од 26 mm може да изгледа познато додека користите сосема различни табли, жици, крајни капачиња, детали за монтирање и архитектура на напојување.

Не претпоставувајте дека прифаќа конвенционален флуоресцентен баласт, одговара на држач за ламба G13, вклучува иглички означени според електричната мрежа или може да ја замени инсталираната светилка еден-за-еден. Ниту еден од тие детали не е потврден со дијаметарот на куќиштето. Ако е потребна компатибилност со доградба, ставете ја основната геометрија, распоредот на пиновите, вкупната должина на светилката, електричниот влез, режимот на жици и интерфејсот на прицврстувањето на цртежот за одобрување.

Оваа разлика влијае и на купувањето. Спецификацијата на куќиштето го идентификува пакетот за истиснување и затворање. Само по себе не ја дефинира количината на LED диоди, температурата на бојата, излезната светлина, оптичката дистрибуција, моќноста, однесувањето на возачот, затемнувањето, заштитата од пренапони, работната температура или работниот век. Тоа се одлуки за готови светилки контролирани од програмата за дизајн и квалификација на компонентите на купувачот.

Пресек на двострано собрание на домување Т8

Склопот комбинира тркалезно поликарбонатно тело со внатрешен алуминиумски профил. Во тој пресек се наоѓаат две позиции на ПХБ, секоја идентификувана како 12 × 1 mm. Овој аранжман му дава на дизајнерот OEM две места за монтирање на LED плочи во една обвивка од 26 mm цевка.

Алуминиумската влошка обезбедува дефинирана внатрешна структура за локациите на ПХБ. Може да учествува и во пренос на топлина од плочите, но топлинските перформанси не може да се заклучат само од името или профилот на легурата. Вчитувањето на ЛЕД, конструкцијата на таблата, материјалот за термички интерфејс, квалитетот на контактот, загубите на возачот, температурата на околината, ориентацијата на цевката и протокот на воздух влијаат на работната температура. Одобрете го термичкиот дизајн со инсталирани предвидените LED табли.

Како спарените позиции на ПХБ поддржуваат две светли лица

Двете положби на ПХБ овозможуваат LED диоди да се наредат на двете страни на цевката наместо да се потпираат на една плоча за да го осветлуваат целиот обем. Тоа може да одговара на двонасочно линеарно осветлување, висечки светилки, осветлување на екранот, транзитни ентериери и други инсталации каде што е потребна светлина во повеќе од една насока.

Истиснувањето не гарантира специфичен агол на зракот или еднаков расцеп на светлината 50/50. Вистинската дистрибуција зависи од ориентацијата на позициите на ПХБ, ЛЕД пакетот, растојанието со диодите, ширината на плочата, растојанието до поликарбонатот, финишот на дифузерот, внатрешната опструкција и блиските површини на светилката. Clear PC има тенденција да ја зачува LED дефиницијата и излезната насока; матираниот компјутер поефикасно ја меша светлината, но може да го намали видливиот интензитет и да ја ублажи контролата на зракот.

Пред одобрување за обработка или производство, проверете го осветлениот примерок од двете страни. Побарајте LED слики, темни ленти во близина на алуминиумската влошка, варијации на бои, крајни сенки и разлики во осветленоста помеѓу двете лица. Фотометриското тестирање припаѓа на нивото на готовиот светилник бидејќи празното куќиште не содржи извор на светлина.

Потврдете ги испорачаните компоненти на куќиштето наспроти LED диоди наведени од купувачот, склопови на ПХБ, жици, двигател и заптивки

Понудата за куќиште треба да ги оддели деловите испорачани од JE од електричните компоненти што ги испорачува купувачот. Врз основа на објавениот опис на производот, куќиштето може да вклучува внатрешен алуминиумски профил 6063, проѕирен или замрзнат поликарбонат и пластични завршни капачиња. Архитектурата користи надворешен двигател. Точната содржина на пакувањето, стилот на крајното капаче, хардверот, заптивките, деловите за влез на кабел и услугите за склопување сепак треба да бидат наведени ред по ред во понудата.

Купувачот вообичаено треба да ги дефинира LED таблите, LED диоди, жици, конектори, материјал за термички интерфејс, драјвер, метод на заземјување каде што е применливо и конечни електрични завршетоци. За целта IP65, одговорноста за дихтунзи, заптивната смеса, кабелските жлезди, запечатувањето на крајната капа и процесот на склопување мора да биде особено јасна. Комплет делови со способна IP65 не е автоматски IP65 светилник по неконтролирано склопување на терен.

Спецификација матрица за цртање и преглед на компоненти

Користете ја следнава матрица како почетна точка за преглед на цртежот. Објавените вредности ја идентификуваат достапната конфигурација на производот; тие не ги заменуваат толеранциите специфични за проектот, проверките за соодветност или регулаторниот преглед.

Фиксна геометрија: 26 mm дијаметар и две позиции на ПХБ од 12 × 1 mm, со вклопување и толеранции одобрени на цртежот

Дијаметарот од 26 mm и спарените позиции на ПХБ од 12 × 1 mm се основната геометрија, но номиналните димензии не се доволни за ослободување. Плочката дизајнирана со иста номинална ширина како и нејзиниот отвор може да се поврзе ако толеранциите за изработка, истиснување, лакот, облогата и склопувањето се наредени во погрешна насока. Лабавото вклопување создава различен проблем: движење на таблата, неконзистентен термички контакт или видлива неусогласеност зад дифузорот.

Испратете го JE вистинскиот преглед на ПХБ наместо само да пишувате „плочка 12 mm“ во RFQ. Вклучете ја дебелината на ПХБ, завршетокот на рабовите, акумулацијата на маската за лемење или облогата во близина на областа за вметнување, зоните за задржување на компонентите, испакнатините на конекторот и предвидената насока на вметнување. Одобрениот цртеж треба да ги идентификува димензиите кои се критични за да се вклопат и да наведе како тие димензии ќе се проверат.

Конструкција и опции: внатрешен алуминиумски профил 6063, проѕирен или замрзнат поликарбонат, пластични завршни капачиња, надворешен драјвер и должини од 600–2400 mm

6063 најчесто се користи за екструдирани алуминиумски профили бидејќи може да се формира во контролирани пресеци и прифаќа вообичаени процеси на завршна обработка. Сепак, „6063 алуминиум“ не е целосна термичка или механичка спецификација. Ако темпераментот, површинскиот третман, спроводливоста, изгледот или однесувањето на корозија се важни за проектот, додајте го барањето на цртежот и побарајте потврда.

Должината исто така се менува повеќе од куповната цена. Долгите куќишта се почувствителни на исправност, оштетување при ракување, вметнување ПХБ, пристап до жици и дизајн на пакетот. Потврдете дали вашата одредена должина се однесува на истиснувањето на сечењето, поликарбонатното тело или целокупната склопена единица вклучувајќи ги и крајните капачиња. JE наведува стандард иКуќиште за LED цевка T8 по сопствена должинаопции од 600 mm до 2400 mm; цитатот треба да ја идентификува точната завршена должина и толеранција.

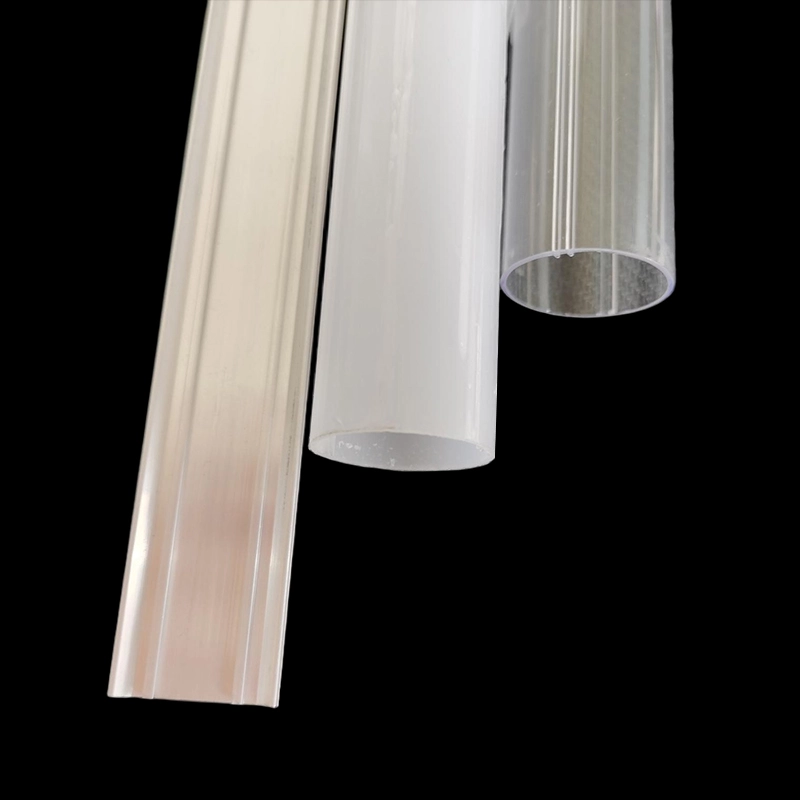

Чист или замрзнат компјутер, завршување со крајно капаче и избори за конфигурација на IP20 или IP65

Изберете јасен поликарбонат кога е прифатлива видливост на LED, насочен излез или изглед на внатрешните табли. Може да открие растојание на диодите, жици, споеви и мали грешки во усогласувањето, така што внатрешната конструкција мора да биде визуелно чиста. Изберете мрсен компјутер кога ви треба подобро визуелно мешање и помалку директни LED слики. Замрзнувањето не е замена за соодветно растојание помеѓу LED или оптичко тестирање, а неговото влијание врз преносот треба да се оцени со вистински лесен мотор.

Крајните капачиња често стануваат занемарен интерфејс. Тие одредуваат како цевката се затвора, како жиците го напуштаат куќиштето и како склопот се поврзува со околната светилка. Пластичното крајно капаче не треба да се претпоставува дека обезбедува стандардизирана флуоресцентна основа или водоотпорна заптивка. Ставете го методот на задржување, отворањето на кабелот, распоредот на конекторот, ознаката на поларитетот, олеснувањето на напрегањето и барањата за пристап до услугата на цртежот.

IP20 е соодветен само кога завршениот дизајн не бара заштита од навлегување вода. Опцијата IP65 е наменета за конфигурација отпорна на прашина и отпорна на вода, но оценката се применува само откако ќе се дефинираат и тестираат системот за целосно куќиште и методот на склопување. Зглобовите на крајното капаче, влезовите на каблите, компресијата на заптивките, исечените површини и производната изработка може да предизвикаат истекување.

Прашајте како е цитираноКонфигурација на куќиштето IP20 или IP65 T8се разликува по компоненти и склопување. Ако JE испорачува лабави делови за монтажа на вашата фабрика, договорете се за материјалите за заптивање, местоположбата на заптивната смеса, условите за стврднување каде што е релевантно, вметнувањето на капачето или начинот на прицврстување и тестот за влез на готовиот производ. Не печатете барање за IP само врз основа на несоставен примерок на куќиште.

Граници за примена за транзитни, комерцијални, архитектонски и заштитени надворешни светилки

Двостраниот формат може да поддржува ентериери на железнички возила, станици, комерцијално осветлување, гаражи, училишта, фабрики и други линеарни инсталации. Овие употреби не делат еден квалификациски стандард, така што името на апликацијата никогаш не треба да стои како инженерски барања.

Осветлувањето на железничките возила може да бара проверки специфични за проектот за однесувањето на вибрации, удари, пламен и чад, електрична безбедност, електромагнетна компатибилност, следливост на материјалот и безбедно задржување. Геометријата на куќиштето од 26 mm не докажува усогласеност со ниту едно од тие барања. Дајте му на JE потребниот тест или список со материјални документи пред земање примероци, така што недостапните докази ќе се откријат рано, а не за време на поднесувањето на клиентот.

За комерцијални и архитектонски светилки, купувачите обично треба да се фокусираат на изгледот, дистрибуцијата на светлината, интеграцијата на монтирањето, пристапот до возачот, топлината, чистењето и одржувањето. Замрзнатиот компјутер може да скрие поединечни LED диоди, но долгата светлечка линија сè уште може да покаже темни зони на спојниците на плочата или на крајните капачиња. Направете примерок со целосна должина ако е важен континуираниот изглед; краток прекин нема да ги открие сите проблеми со производството.

Гаражите, фабриките и заштитените локации на отворено додаваат прашина, влага, практики за чистење, варијации на температурата и можна хемиска изложеност. IP65 адресира навлегување под дефинирани услови за тестирање, а не отпорност на УВ, хемиска компатибилност, кондензација, отпорност на удар или неограничено изложување на отворено. Тие својства мора да се специфицираат и проверат посебно. Ако цевката се наоѓа во друга запечатена светилка, размислете и за заробената топлина и дали надворешниот двигател останува достапен.

Доказ за одобрување: цртежи, инспекција на примероци, методи на тестирање, материјални документи и поддршка за поднесување UL или ETL без барање за сертификација на домување

Веродостојниот пакет за одобрување започнува со контролиран цртеж на пресек и цртеж на склопување. Тие треба да го прикажуваат дијаметарот од 26 mm, позициите на ПХБ, интерфејсите на клучевите, пораките за материјали, деталите за крајното капаче, дефиницијата на должината и статусот на ревизија. Димензиите кои влијаат на вметнувањето на ПХБ, поставувањето на капачето, монтажата или запечатувањето заслужуваат експлицитни толеранции наместо општа забелешка.

Инспекцијата на примерокот треба да ги опфати димензиите и практичното склопување. Вметнете ги вистинските ПХБ, насочете ги предвидените жици, поставете ги крајните капачиња и проверете ја целосната должина за лак, извртување, гребење, варијација на бои, празнини на капачињата и движење на таблата. Потоа, управувајте со предвидените LED и драјверски систем под репрезентативни услови за да ја оцените температурата и оптичкиот изглед.

Тест методите треба да се договорат пред да се споредат резултатите. За дизајнот IP65, идентификувајте дали тестирањето се однесува на собраниот примерок на JE или на вашата готова светилка, вклучувајќи го влезот на кабелот и жиците. Материјалните документи може да вклучуваат декларации, листови со податоци или извештаи за тестирање, но нивната достапност и релевантност мора да се потврдат за точната смола, спецификацијата за алуминиум, бојата и производната конфигурација што се купува.

Поддршката за поднесување UL или ETL треба да се третира како координација на документи, а не како целосно тврдење за сертификација. Материјалниот запис, датотеката со компонентите или декларацијата на добавувачот не го прави празното куќиште - или готовата ламба - на листата на UL или на листата на ETL. Конечната конструкција, електричните компоненти, температурите, празнините, жиците, куќиштето и наменетата употреба може да бидат прегледани од избраното тело за сертификација.

Кажете му на JE кој пат и документи за поднесување бара вашата лабораторија или партнер за сертификација. JE потоа може да потврди што е достапно за предложените материјали и конфигурација. Доколку се задолжителни специфично препознавање, список, класификација на запаливост, број на датотека или извештај за тестирање, набавете го и проверете го тој доказ пред да ја одобрите нарачката. Никогаш не заклучувајте го тоа од лого, семејство на генерички материјали или претходен проект.

Од преглед на цртеж до примерок одобрување и понуда за производство

Кина нуди длабок капацитет за истиснување, но само фабричката локација ви кажува малку за контролата на цртањето, вклопувањето на компонентите или повторливоста. JE произведува алуминиумски и пластични екструзии за LED осветлување, вклучувајќи куќишта за цевки, LED профили, цевки за компјутер, крајни капачиња и куќишта со три отпорни. За овој проект, корисен доказ е одговорен процес на цртање, репрезентативен примерок, дефиниран план за инспекција и понуда што ја прави јасна границата за снабдување.

Работен тек за приспособување: ревизија на цртежот, повратни информации за DFM, избор на калапи, проверка на примерокот и контрола на квалитетот на производството

Започнете со апликацијата наместо со лабаво барање за „домување T8“. Испратете ги датотеките со ПХБ, целната должина, оптичката предност, крајното завршување, целта за влез, интерфејсот за монтирање и задолжителните документи. JE може да ги спореди тие влезови со постоечки јавен калап или да одреди дали се потребни приватен калап и прилагодено истиснување.

За време на ревизијата на цртежот, разрешете го клиренсот на таблата, заглавувањето на крајното капаче, насочувањето на жиците, областите за задржување на компонентите, површините за запечатување и видливите козметички зони. Повратните информации од DFM треба да ги идентификуваат димензиите што е тешко да се држат или проверат и секоја промена што влијае на алатките, склопувањето или цената. Прилагодениот профил може да реши вистински проблем со интерфејсот, но исто така додава одобрение за алатки и го заклучува проектот на нов пресек. Не нарачувајте приватен алат само за да избегнете прилагодување на некритичниот раб на ПХБ.

Примерокот треба да го претставува договорениот материјал, финишот на дифузорот, алуминиумскиот пресек, дизајнот на крајната капа и должината доволно блиску за да се тестираат вистинските ризици. Запишете го секое прифатено отстапување. Откако примерокот ќе ги помине димензионалните, монтажни, оптички, термички и применливи проверки за влез, замрзнете ја ревизијата на цртежот што се користи за понудата за производство.

Контролата на квалитетот на производството треба да биде поврзана со забележливи барања: идентитет на материјалот, критични димензии на пресекот, должина на сечењето, исправност каде што е наведено, состојба на површината, изглед на дифузорот, вклопување на крајното капаче, вметнување ПХБ и заштита на пакувањето. За запечатени склопови, дефинирајте како се проверуваат перформансите за влез и на кое ниво на земање мостри. Во понудата, исто така, треба да се наведе сопственоста на алатот каде што е применливо, трошоците за примероци, количината на нарачка, основата за време на испорака, начинот на пакување и условите за испорака, наместо да се остават тие точки на претпоставките за е-пошта.

Список за проверка на RFQ: должина, геометрија на ПХБ, дифузер, цел на IP, крајни капаци, толеранции, количина, пакување, дестинација и потребна документација

• Должина:Наведете ја должината на сечењето и потребната вкупна склопена должина во расположливиот опсег од 600–2400 mm.
• Геометрија на ПХБ:Прикачете ја ширината, дебелината, контурите на таблата, положбата на конекторот, деловите за задржување на компонентите и насоката на вметнување.
• Дифузор:Изберете јасен или замрзнат компјутер и опишете го оптичкиот изглед што ви треба примерокот да го покаже.
• Цел на IP:Наведете IP20 или IP65, кој врши финално склопување и која завршена конфигурација ќе биде тестирана.
• Крајни капачиња:Дефинирајте ги барањата за завршување, излез на кабел, конектор или игла, задржување, запечатување и ослободување од напрегање.
• Толеранции:Обележете ги критичните димензии за поставување на ПХБ, заглавување на капачето, монтажа, должина и делови за спојување.
• Количина:Наведете ги прототипот, пилотот и очекуваните количини на производство за да може да се споредат рутите на јавната мувла и калапот по нарачка.
• Пакување:Идентификувајте ги потребите за заштита на површината, ограничувањата на пакетот, етикетирањето и сите ограничувања за ракување поврзани со должината.
• Дестинација:Наведете ја земјата на испорака, градот или пристаништето, претпочитаните услови за испорака и сите барања за увозни документи.
• Документација:Наведете цртежи, извештаи од инспекција, материјална евиденција, декларации, докази за тестирање и документи за сертификација-поднесување потребни за одобрување.

Испратете го тој пакет со вашата ревизија на цртежот за да побарате примерок план и понуда за производство заДвострано куќиште T8 LED цевка од 26 mm.
