Куќиште со LED T8 цевки со 10мм ПХБ: Најчесто поставувани прашања за купувачите од САД, проверки на приспособување и водич за извори за 2026 година

Клучни совети за купувачите на осветлување во САД

ФразатаJE полу-алуминиумска/полупластична конструкција на куќиште од цевкија опишува практичната архитектура зад оваа категорија производи: алуминиумската основа 6063 ја носи LED плочата и помага во управувањето со топлината, додека поликарбонатниот дифузер го формира видливиот оптички капак. Таа поделба е важна. Алуминиумот му дава на ПХБ стабилна површина за монтирање и предвидлив механички столб; дифузорот го контролира изгледот, преносот на светлината и пристапот до плочата. Тоа не е само украсна школка.

За американските купувачи, првото прашање не е цената. Тоа е компатибилност. ПХБ од 10 мм е потесен од многу генерички плочи со LED цевки, а возачот мора да се вклопи во куќиштето без притискање на дифузорот или мешање со крајните капачиња. JE-28 е наведен со максимална висина на возачот од 12 mm, така што вашето тело на возачот, жици, изолација и деталите за ослободување од напрегање треба да се проверуваат заедно наместо одделно.

Стандардот JE-28 е IP20. Тоа го прави погоден за сушење на затворени светилки и склопови на цевки во стил на доградба, а не автоматски за места за миење или за изложени тела. JE исто така нуди водоотпорни стилови на куќиште за цевки за апликации како што се осветлување на растенијата, осветлување на фрижидерот и паркирање на отворено, но тие треба да се наведат како соодветна водоотпорна конфигурација. Започнете соКуќиште за цевка JE LED T8 со 10мм ПХБспецификација и побарајте го точниот цртеж пред да одобрите нарачка за производство.

Спецификации на куќиштето JE-28 LED T8: Димензии, материјали и опции за конфигурација

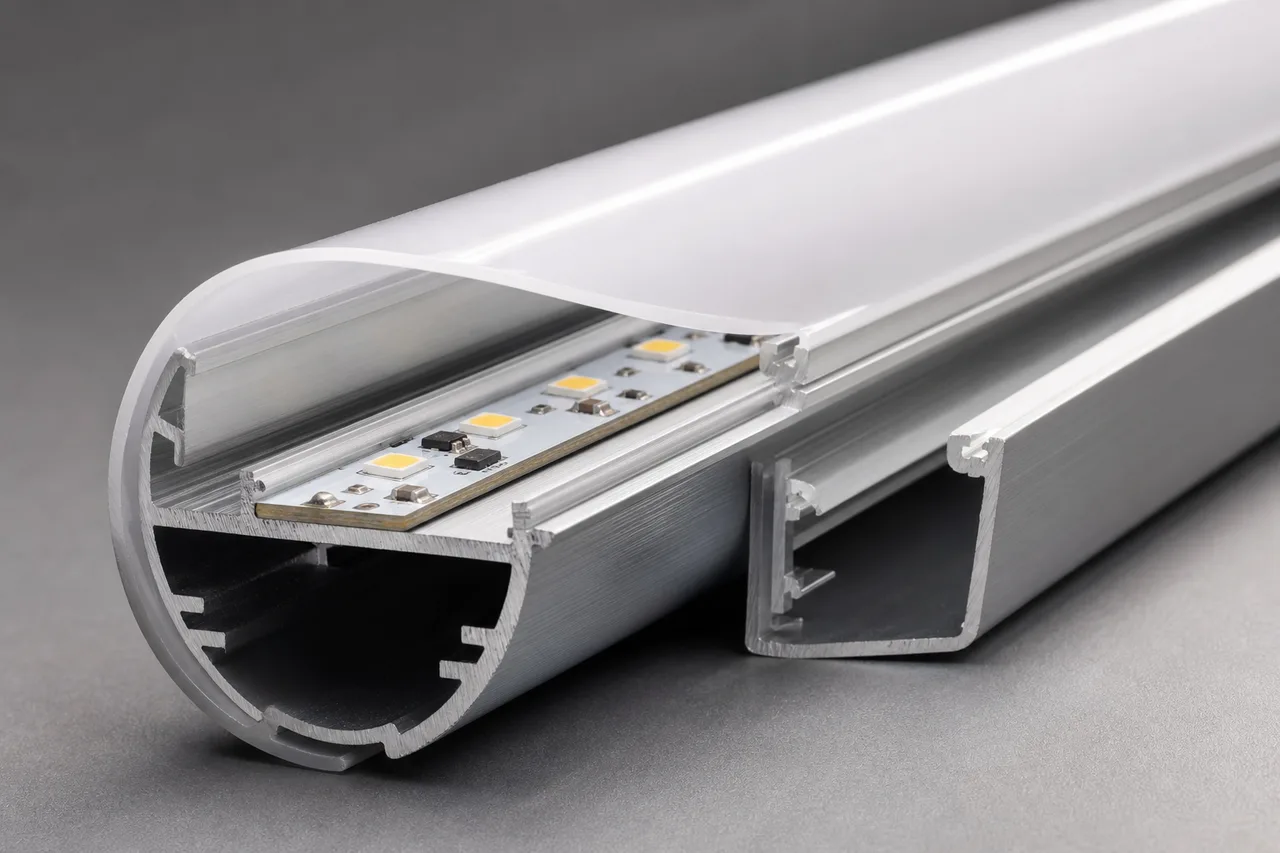

JE-28 е куќиште T8 од 26 mm, изградено за големина на плоча од 10 x 1,2 mm PCB. Таа димензија е почетна точка за машинска квалификација. Плочката што е номинално широка 10 mm може да создаде проблеми доколку нејзината висина на компонентата, спојниците за лемење, поставувањето на конекторот или начинот на монтирање се разликуваат од примерокот што се користи за време на изградбата на куќиштето.

Куќиштето користи алуминиумска основа 6063 со опции за дифузер од поликарбонат и пластични завршни капачиња. JE наведува внатрешен распоред на возачот и максимална висина на возачот од 12 mm. Достапните должини се од 600 mm до 2400 mm, со достапни прилагодени должини. Должината, финишот на дифузорот, стилот на крајното капаче и положбата на возачот треба да се третираат како единствена одлука за склопување бидејќи секоја од нив влијае на инсталацијата, дистрибуцијата на светлината и пакувањето.

Како да се квалификувате куќиштето T8 пред да нарачате: проверки на ПХБ, двигател, дифузер и крајно капаче

Куќиштето може да изгледа правилно на страницата на каталогот и сепак да не успее за време на склопувањето. Вообичаените причини не се драматични: возачот е премногу висок неколку милиметри, ПХБ се наведнува под дифузорот, крајното капаче не ја задржува безбедно цевката или конекторот не остава простор за внатрешното свиткување на жицата. Квалификувајте го комплетното склопување, не само алуминиумското истиснување.

1. Потврдете го прегледот на ПХБ.Испратете го JE вистинскиот цртеж на таблата, вклучувајќи ја ширината од 10 mm, дебелината од 1,2 mm, дупките за монтирање, бакарните приклучоци, конектори и највисоките компоненти. Не се потпирајте само на номиналната големина на таблата.
2. Проверете го пликот на возачот.Споредете ја максималната висина и ширина на возачот со ограничувањето на куќиштето од 12 mm. Вклучете ги приклучоците, термички смалување, изолациони чаури и излези од жица во прегледот на дозволата.
3. Проверете го вклопувањето на дифузорот.Тестирајте го избраниот поликарбонат капак за заглавување, наведнување, видливи жаришта и сила на отстранување. Премногу затегнат дифузер може да го напрега истиснувањето; оној што е премногу лабав може да штрака за време на транспортот.
4. Прегледајте ги крајните капачиња и жици.Потврдете го материјалот на капачето, начинот на задржување, преминот на жицата, пристапот до конекторите и дали завршената цевка мора да исполнува специфичен стандард за инсталација или интерфејс за тела на клиентите.
5. Одобри готов примерок.Напојувајте ја склопената цевка, проверете го однесувањето на топлината и изгледот на светлината, а потоа тестирајте го вметнувањето во целниот прицврстувач или штипки. Запишете ги одобрените верзии на компонентите пред да направите нарачка за производство.

Побарајте цртеж за истиснување и физички примерок кога проектот има тесни празнини на тела. Примерокот исто така ги изложува проблемите со пакувањето и ракувањето што цртежите не ги покажуваат. Долгите цевки може да пристигнат со ознаки на дифузерот, оштетување на крајната капа или мало наведнување ако дизајнот на картонот не е усогласен со должината на испораката. Тие се ефтини за поправање пред масовното производство и скапи за поправање по пратката за дистрибуција во САД.

Најчесто поставувани прашања: Дали куќиштето за цевки JE-28 LED T8 е водоотпорно или е погодно за осветлување на отворено и замрзнувач?

Стандардната спецификација JE-28 обезбедена од JE е IP20, па затоа треба да се третира како куќиште на суво место. Таа разлика е клучна за купувачите кои специфицираат осветлување на растенијата, осветлување на фрижидерот, паркинг на отворено или која било инсталација изложена на кондензација, прскање, прашина или циклирање на температурата. JE наведува дека нуди водоотпорни стилови на куќиште T8 за специјални апликации, но водоотпорната верзија мора да се идентификува и цитира одделно.

Дали ПХБ од 10 мм и внатрешен драјвер ќе одговараат на ова куќиште од цевки T8?

Да, JE-28 е наведен за PCB од 10 x 1,2 mm и внатрешен распоред на драјверот, со максимална висина на возачот од 12 mm. Тоа не значи дека секоја табла од 10 mm и секој внатрешен драјвер ќе одговара. Највисоката LED диода, кондензаторот, конекторот и залемената жица на вашата плоча мора да останат во рамките на достапниот внатрешен простор. Испратете ги JE датотеката со PCB и листот со податоци на двигателот за прегледување, а потоа потврдете го резултатот со пополнет примерок.

Како функционираат примероците, MOQ, прилагодените должини, алатките и испораката до американски шпедитер?

JE наведува дека може да обезбеди примероци, понуди, прилагодени должини, истиснување на OEM/ODM и испорака до складиштето за шпедитер на клиентот. Комерцијалните детали зависат од избраниот профил, дифузор, крајни капачиња, статус на алат, количина, пакување и распоред на дестинацијата. Побарајте го времето на носење на примерокот, MOQ за производство, полнењето за алат ако е потребен приватен калап, толеранција на должината на сечењето, димензиите на картонот и документите доставени со пратката. Ако вашиот тим користи шпедитер од САД, наведете ја адресата на складиштето и барањата за означување на товарот пред да се финализира понудата.

JE Dongguan Manufacturing, OEM/ODM истиснување и документација за завршено светло

JE, формално Dongguan Jinen Lighting Technology Co., Ltd., произведува екструдирани LED компоненти за осветлување во Dongguan, Кина. Нејзиниот асортиман вклучува LED алуминиумски профили, LED пластични профили, цевки и дифузери за компјутер, куќишта за цевки T5, T6, T8, T10 и T12, плус куќишта со три отпорни светла. Таа широчина на производот е корисна кога проектот ја менува големината или конструкцијата по првиот прототип. Купувачот може да спореди полу-алуминиумско куќиште, целосна алуминиумска основа или различен дијаметар на цевката преку истиот снабдувач наместо да го рестартира целиот процес на набавка.

JE поддржува јавни калапи, приватни калапи, истиснување на OEM/ODM и сопствена проектна работа. Јавните извори на мувла може да имаат смисла за стандардна геометрија JE-28 кога профилот веќе одговара на вашите барања за ПХБ и дифузер. Приватниот калап станува поодбранлив кога ви треба нестандарден џеб за конектор, различна карактеристика за монтирање, сопствено крајно капаче или ревидиран пресек. Вистинскиот избор зависи од очекуваниот волумен и колкава контрола ви е потребна над идното снабдување.

За американските увозници и фабрики за осветлување, документацијата треба да опфаќа повеќе од фотографија на производ. Побарајте го цртежот на профилот, описот на материјалот, опцијата за дифузор, толеранцијата на должината, спецификацијата на крајното капаче, деталите за пакувањето и електричните информации за комплетираната светилка. Самото куќиште не е исто како и сертифицираната завршена LED цевка. Ако вашиот клиент, AHJ, дистрибутер или спецификација на проектот бара одредени списоци или документи за усогласеност, идентификувајте го тоа барање пред да се замрзне дизајнот.

JE, исто така, наведува дека им служи на трговците на големо, изведувачите, фабриките за осветлување и клиентите на сопствени проекти. Тоа го прави добавувачот погоден и за купување на компоненти и за развој на цевки со приватна етикета, под услов комерцијалниот опсег да биде јасно напишан. Ставете го одобрениот цртеж, примерок од фотографии, број на ревизија и избор на материјал во документацијата за купување. Тоа го спречува познатиот проблем во извлекувањето на изворите: заменлива серија која е димензионално блиска, но всушност не може да се замени.
